Situationserfassung
Die Situationserfassung liefert die Basis für die Auslegung der gesamten Anlage und ist deshalb ein wichtiger Bestandteil von QM Holzheizwerke. Gemäss Q-Leitfaden hat der Hauptplaner eine Situationserfassung vorzulegen. Zur Eintragung der geforderten Angaben und zur Plausibilitätskontrolle stehen eine EXCEL-Tabelle und das dazugehörende Manual als kostenlose Downloads zur Verfügung.
EXCEL-Tabelle
Die EXCEL-Tabelle Situationserfassung ist ein Hilfsmittel für den Hauptplaner um:
- aus dem Wärmeleistungsbedarf der einzelnen Wärmeabnehmer die im Q-Leitfaden geforderte Lastkennlinie der Gesamtanlage zu ermitteln;
- aus der Lastkennlinie, den Klimadaten und den Komfortanforderungen Raumwärme die Jahresdauerlinie des Wärmeleistungsbedarfes zu ermitteln;
- den Produktionsanteil des Holzkessels zu ermitteln.
Die EXCEL-Tabelle Situationserfassung ermöglicht dem Q-Beauftragten die Plausibilitätskontrolle der vom Hauptplaner gelieferten Auslegungsdaten, weil die von QM Holzheizwerke geforderten Kennzahlen und Kennlinien automatisch berechnet werden. Die Tabelle ist zwar kein Planungsinstrument zur Bestimmung des Wärmeleistungsbedarfs und des Wärmebedarfs der einzelnen Wärmeabnehmer, aber für die Ermittlung des Wärmeleistungsbedarfes der Gesamtanlage (Lastkennlinie) und der Auslegung des Holzkessels bei einer bivalenten Anlage kann die EXCEL-Tabelle als Planungsinstrument eingesetzt werden. Für die endgültige Auslegung der Anlage ist immer die Berechnung des Hauptplaners massgebend.

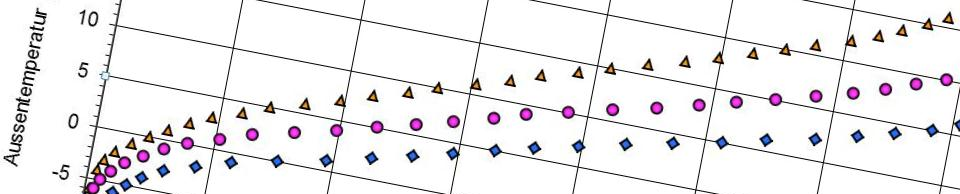

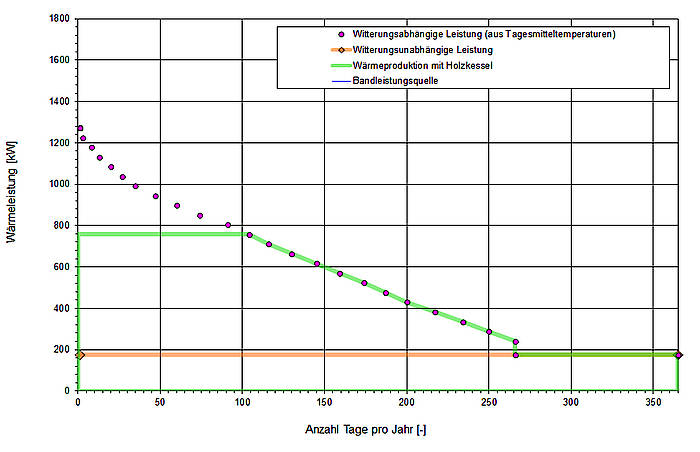

Unten als Resultat die Jahresdauerlinie der benötigten Wärmeleistung. In diesem Beispiel ist der Holzkessel-Anteil grün umrahmt. Der Holzkessel deckt dabei rund 90% des Jahreswärmebedarfs, der Rest wird fossil erzeugt.
