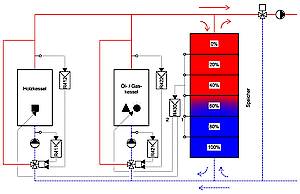

Bivalente Holzheizungsanlage mit Speicher

Mit mindestens 5 Temperaturfühlern wird der Istwert des Speicheladezustandes berechnet. Die 6 Speicherbereiche zwischen den 5 Fühlern entsprechen 0/20/40/60/80/100%. Hauptregelgrösse ist der Speicherladezustand, und der Sollwert beträgt z. B. 60%. Der Leistungsregler erzeugt aus der Sollwert-Istwertabweichung des Speicherladezustandes den Sollwert für die Leistung des Holzkessels und des Öl-/Gaskessels: Istwert Speicherladezustand kleiner als Sollwert à Leistungssollwerte werden erhöht; Istwert Speicherladezustand grösser als Sollwert à Leistungssollwerte werden reduziert.
Die Leistungsregelung erfolgt in Sequenz "Holzkessel - Öl-/Gaskessel". Der Öl-/Gaskessel wird erst freigegeben, wenn der Holzkessel längere Zeit mit 100% Leistung gefahren ist und die Temperatur nicht mehr halten kann. Solange der Öl-/Gaskessel in Betrieb ist, bleibt der Holzkessel auf 100% Leistung.
Die Mischventile haben zwei Funktionen:
- Austrittstemperaturregelung: Ladung des Speichers mit konstanter Temperatur
- Rücklaufhochhaltung: Begrenzung der Kesseleinstrittstemperatur auf einen vorgegeben Wert (die Rücklaufhochhaltung hat Priorität vor der Austrittstemperaturregelung)
Der Holzkessel muss ein externes Sollwertsignal für die Feuerungsleistung verarbeiten können.

Mit dem Speicher kann die Wärmemenge einer Stunde Vollast des Holzkessels gespeichert werden. Wenn der Speicher z. B. zu 60% gefüllt ist, kann typischerweise während etwa 1,5 Stunden die 1,5-fache Leistung des Holzkessels abgegeben werden. Deshalb können die Kessel kleiner dimensioniert werden als bei einer Anlage ohne Speicher.
Beim Einsatz für Raumheizung kann der Holzkessel auf 50...60% des maximalen Wärmeleistungsbedarfs der Wärmeabnahme ausgelegt werden, um 80...90% des Wärmebedarfes mit Holz abzudecken.
Plötzliche Leistungsänderungen der Wärmeabnahme wirken sich durch den Speicher verzögert auf die Wärmeproduktion aus. Damit ergibt sich ein kontinuierlicher und emissionsarmer Betrieb des Holzkessels.
Gegenüber WE1 und WE2 ergibt sich durch den Öl-/Gaskessel eine höhere Versorgungssicherheit.
Schwachlastbetrieb mit dem Holzkessel kann vermieden und durch den Öl-/Gaskessel abgedeckt werden.
Ausbaureserve durch Öl-/Gaskessel möglich (mit entsprechender Reduktion des Holz-Deckungsgrades).
